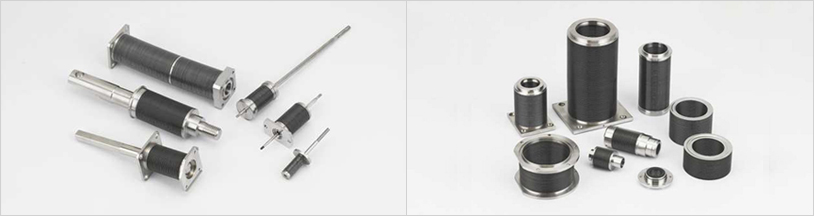

용접 벨로우즈의 개요
용접벨로우즈란? 다이아 프램 형태의 얇은 형태의 금속판을 연속으로 용접하여 만든 금속 주름관이다.
용접 벨로우즈의 용도
반도체장비, 우주 항공분야, 석유화학분야, 초 진공장비, 진공밸브, 제약기계등
용접 벨로우즈의 장점
- 용접이 가능한 모든 재료로 만들수 있다.
- 크기와 모양에 제한이 없다. 원하는 만큼의 수축, 이완을 줄 수 있다.
- 직진성과 유연성이 탁월하다.
- 기밀성이 매우 우수하여 초, 고 진공에 적합하다.
- 내구성이 우수하여 수명이 길다.
- 초 고열에 강하다.(재료 선택에 따라)
용접 벨로우즈의 파손원인
- 벨로우즈를 조립하거나 운반도중 벨로우즈(캡슐)부분에 손상이 된 경우
- 벨로우즈가 정확한 위치에 조립되지 않았을 경우
- 실제 사용 환경과 다른 제원을 가진 벨로우즈를 사용할 경우
- 벨로우즈 캡슐에 이물질 등으로 오염되거나 손상된 경우
- 벨로우즈의 사용범위를 넘어 사용한 경우
용접 벨로우즈와 성형 벨로우즈의 비교
구분
용접 벨로우즈
성형 벨로우즈
벨로우즈
재료
용접 가능한 모든 재료
전, 연성이 우수한 제품
크기
제한없음
재료의 연신율에 의해 제한
유연성
직진성 양호, 조절가능
직진성이 양호하지 않고 낮음
기밀성
매우 우수, 초고진공에 적합
소재의 연신으로 인한 기밀성이 낮음
내직성
우수, 내직성이 우수 재질 사용
전, 연성 우수 재질 사용
내열성
우수, 재료 선택에 의존
재료 선정이 제한
형상
제한없음
성형기에 의해 제한
가격
높음
낮음

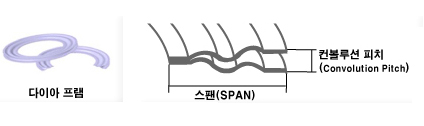

용접 벨로우즈의 기본구조
다이아프램(diaphragm) :
벨로우즈를 생산하기 위하여 프레스로 가공한 링 형태의 금속 판재
컨볼루션(Convolution) :
벨로우즈의 기본단위로 다이아프램 암, 수를 용접한 상태
컨볼루션 피치(Convolution Pitch) :
컨볼루션에서 암 다이아 프램에서 수 다이아 프램사이에 간격
스팬(Span) :
다이아 프램 폭 - 계산방법 = (외경-내경)/2

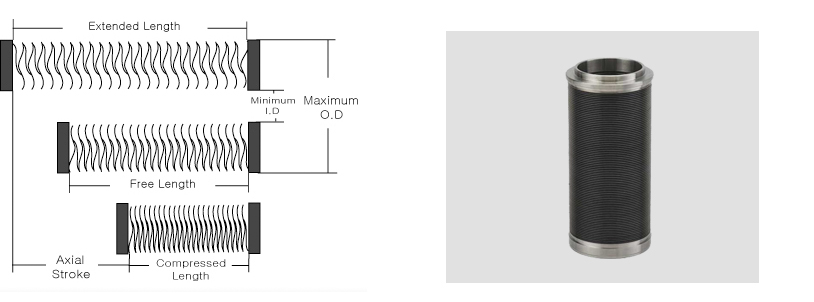

용접 벨로우즈의 용어정의
확장길이(Extended length) :
외부에서 힘을 주어 최대로 확장되었을 때의 길이
밀착길이(Compressed length) :
외부에서 힘을 주어 최대로 밀착되었을 때의 길이
외경(Maximum O.D)
: 벨로우즈의 캡슐의 외경의 길이
외경(Minimum I.D) :
벨로우즈의 캡슐의 내경의 길이
자유길이(Free Length) :
외부에서 힘을 주지 않았을때의 벨로우즈의 길이
캡슐(Capsule) :
컨볼루션이 2개 이상 용접된 상태
