주요생산제품 홈으로 > 회사소개 > 주요생산제품

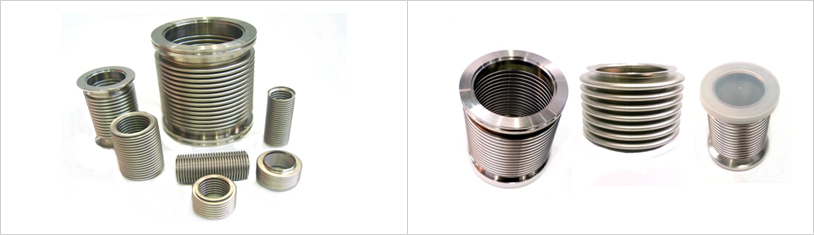

 HI TECH BELLOWS


반복 운동시 발생하는 진동이 산의 정점에 도달하기 전에 벨로우즈 성형면이 진동을 분산시켜 수명이 길어집니다.

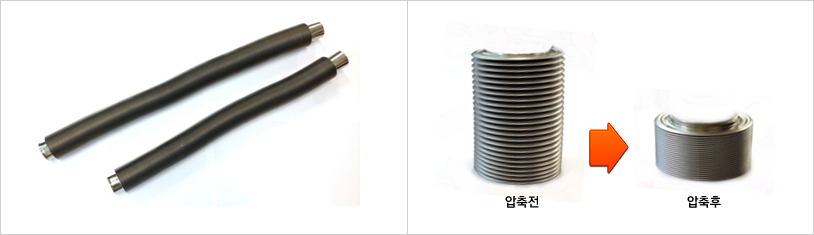

제조시 내경과 외경의 비율과 팔의 두께 및 피치간격을 조정하여 더욱 정밀한 스프링 특성을 얻을 수 있으며 복원성이 뛰어나 압착 후에도 다시 본래의 길이로 돌아옵니다.

SIZE 내경 ID 외경 OD L
16A 16.1 26 2 Meter
22A 22. 33.5
25A 25.3 38.5
30A 31.0 46
40A 37.7 56
50A 49.8 69
60A 60 81.5
65A 66 90
80A 78.1 104
100A 100.3 132
125A 127.2 160
150A 148.6 188
Bellows Material SUS304, 316, 316L, Hastelloy
Flange Materal SUS304, 316, 316L, Hastelloy
Allowable Leak Rate 1.0X10-³Pa·m³ / s
Temperature -200℃ ~ 800℃

 VACCUM BELLOWS


피치 간격이 좁아 내면 저항이 적고 진공 도달시간이 짧습니다.

진동 흡수성이 우수 합니다.
내구성이 우수하고 볼륨 변화의 속도가 낮습니다.

진공 장비의 부착 및 초기 진공 처리 할 수 있는 환경에 적합합니다.


SIZE 내경 ID 외경 OD L
16A 16.2 24.5 Min : 100
Max : 2000
22A 22.0 28.5
25A 25.1 35.5
30A 39.2 55.5
40A 45.0 60.6
50A 49.5 67.0
60A 66.0 86.5
65A 76.2 101.5
80A 99.2 125.5
100A 127.2 155
125A 148.6 175.5
150A NW Type(Standard), ISO, TAP, MF
Bellows Material SUS316L(Standard), 304, 321, Inconel, Option
Flange Materal SUS304(Standard), 316L, Option
Allowable Leak Rate 10-10 mbar 1/sec.
Temperature -200℃ ~ 800℃

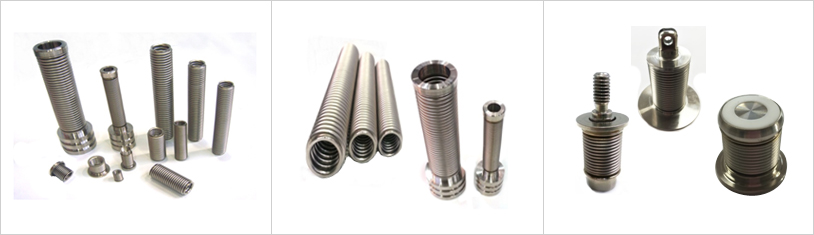

 VALVE BELLOWS


설계 압력 및 온도 조건에 대한 표준을 준수합니다.
밸브의 유체 조건 준수 물질을 적용합니다
MSS, API의 벨로우즈 수명과 표준은 BS 코드를 기반으로 합니다.
- 1 ~ 5ply 및 두께를 갖는 벨로우즈의 0.15t을 생산합니다
- 1500 클래스 1 / 2 "~ 10"- 150의 calss를 제조합니다

밸브 게이트, 글로브 벨로우즈를 제조합니다.


SIZE Minimum Cycle
Gate Globe
Up to and Including
Class 800 Valve
S 2” 2000 5000
21 / 2 ~ 4” 2000 5000
4” < 1000 2000
Above Class 800 Valve S 2” 2000 2000
21 / 2 ~ 4” 1000 2000
4” < 1000 1000
Holder Material SUS304(Standard), 316L, Option
Bellows Material SUS316L(Standard), 304, 321, Inconel, Option
Flange Materal SUS304(Standard),316L, option
Allowable Leak Rate 10-10 mbar 1/sec
Temperature - 200℃ ~ 1.200℃
